系統組成

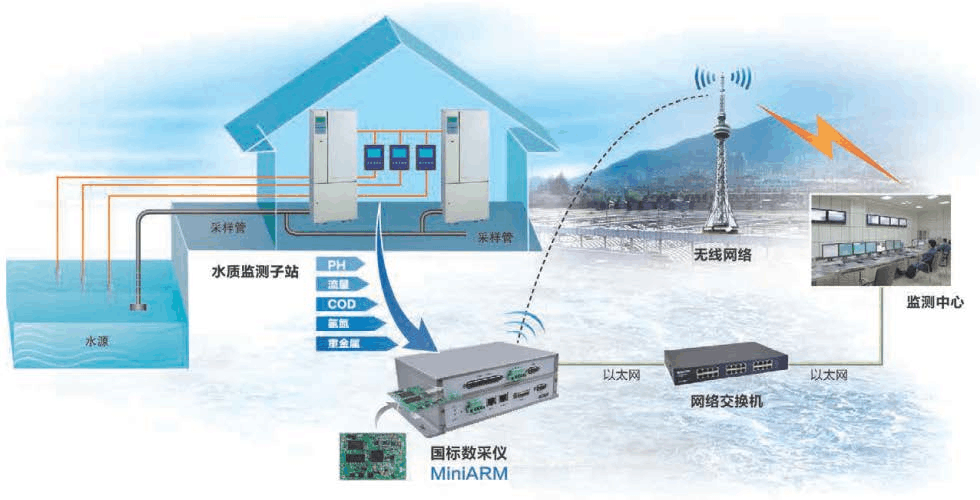

水質在線監測監控站主要由采配水自動處理系統、水質分析單元、水質數據監控系統、水質在線監測預警裝置、保證裝置及無線數據采集處理單元等部分組成。負責水樣的采集、水質分析、數據整理及遠程傳輸。
采配水自動處理系統:主要由抽水泵、過濾沉淀裝置、除藻裝置與管路組成,完成水樣的采集和預處理。
水質分析單元:由水質常規五參數(水溫、PH值、溶解氧DO、電導率、濁度)、化學耗氧量(COD)氨氮(NH3-N)、總有機碳(TOC)、總磷(TP)等在線自動監測儀組成,采用模塊化結構,可根據需要進行隨意組合。
水質數據監控系統:方便現場管理,通過工業控制計算機實現對水質分析單元環境數據要素的現場監測與控制,對所監測的數據進行實時記錄、分析與匯總及報表打印。
水質在線監測預警裝置:對環境數據進行整合處理,利用GPRS/GSM系統將數據傳輸?shù)蕉鄠€環境管理部門,并對各類異常數據進行實時報警。
條件保證裝置:有UPS電源、配電系統、空調、避雷等單元組成,保證系統正常運行。
遠程監控中心:對各個水質監控終端的數據進行采集整理、形成日報、月報、年報,并對水質監控數據進行監測與分析,為環境管理工作者提供技術支撐。
系統特點
1、采用國際通用測量原理,與國外儀器和國際方法具有良好一致性和可靠性,完全可替代進口。
2、自主開放具有自主知識產權,關鍵零部件國際化采購,保證產品的準確可靠性,大部分零部件和耗材在國內采購和加工,具有較低的制造成本和運行費用。
3、實時監測水質變化情況超標報警,根據國家標準,給出水質污染狀況。
4、采配水單元結構簡潔,經濟實用,獨特的沉沙、排沙裝置,保障了系統可靠運行。
5、自動清洗功能,可進行管路的自動清洗,采用藥液清洗裝置可抑制藻類在系統內孽生。
6、配備自動比例采樣器,根據需要采集超標水樣。
7、模塊化設計,具有高度可擴展性,可在基本單元的基礎上擴展重金屬、氰化物、砷等其它污染物檢測儀。
8、無人值守、自動運行、遠程監控、自動校準。
9、系統采用抗干擾設計,并配備避雷裝置,防雷電和防電磁干擾能力強。
10、采用GSM/GPRS無線傳輸,遠程異步多點采集,實現數據的采集和監控。
11、針對不同場合采樣方式有多種不同的方式,保證采到有代表性的水樣,不凍結并且維修、維護方便。
